ENTRE CIEL ET TERRE 2

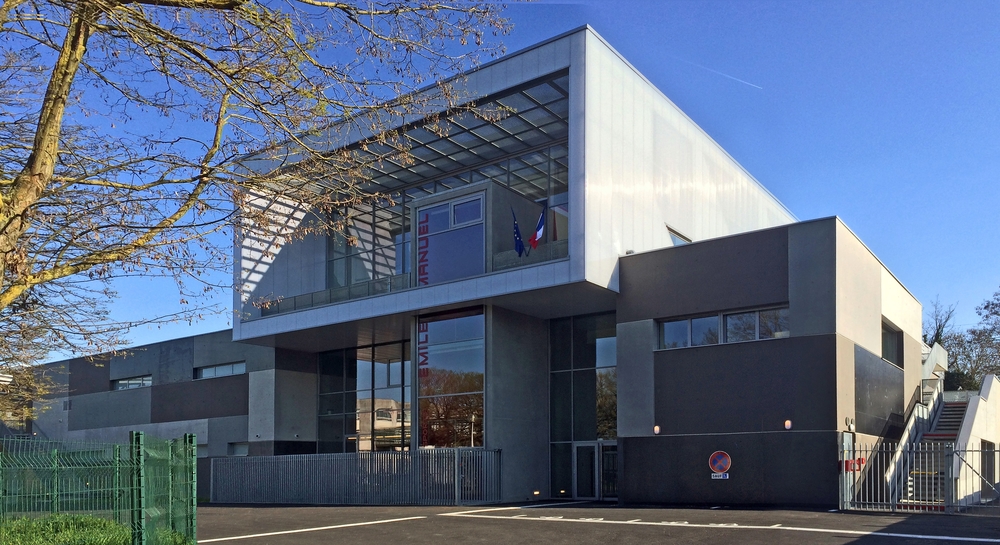

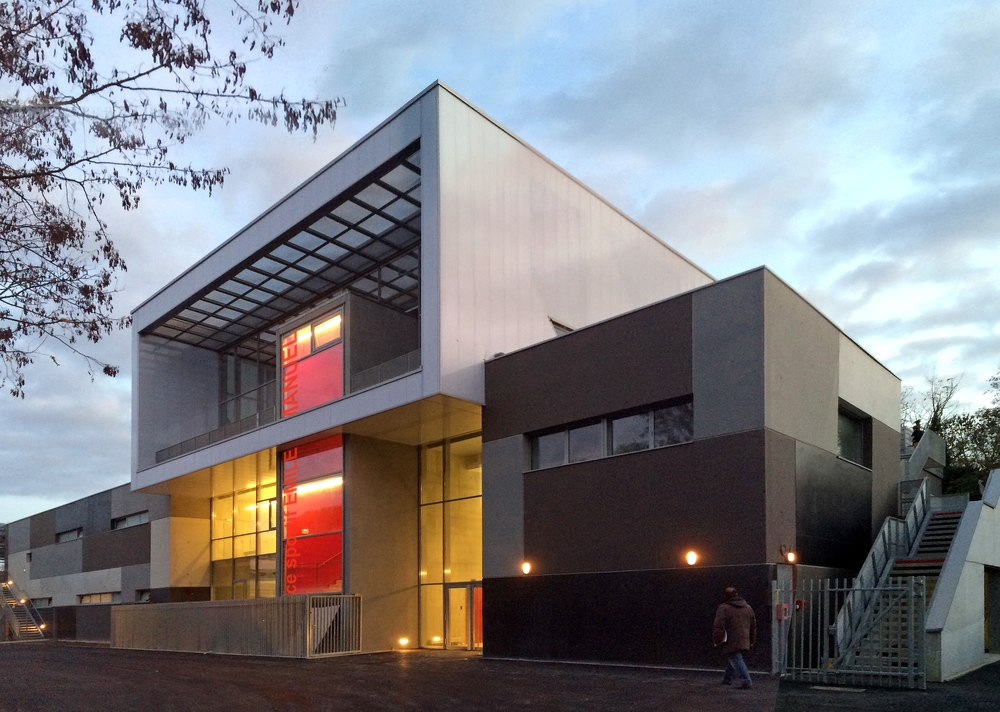

Espace sportif Emile Manuel - Arpajon (91)

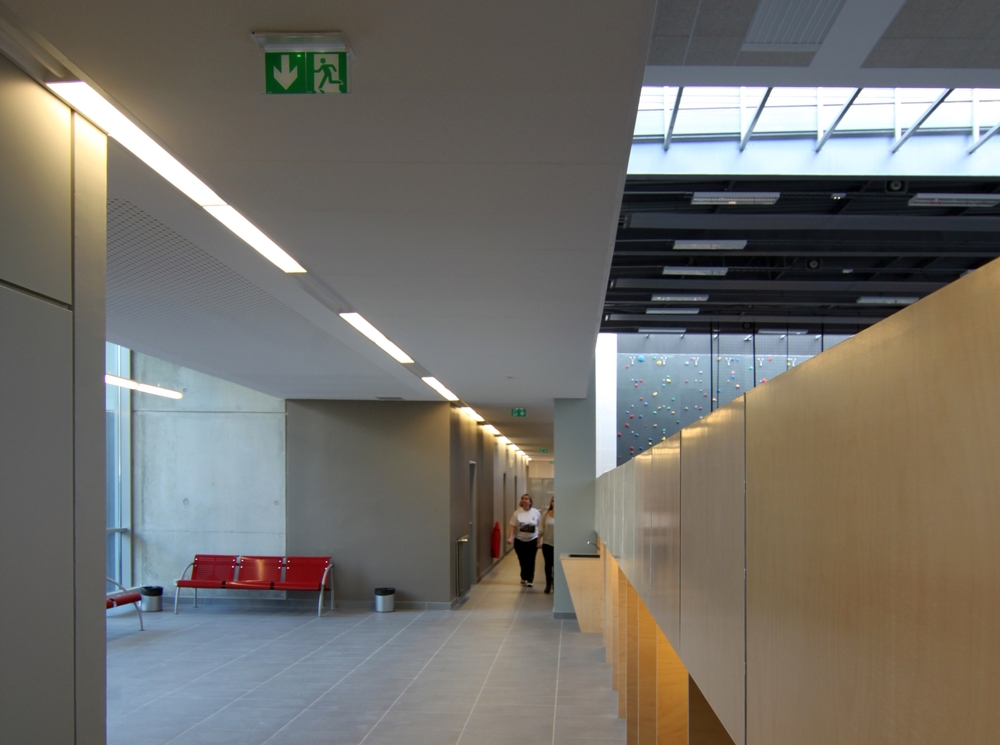

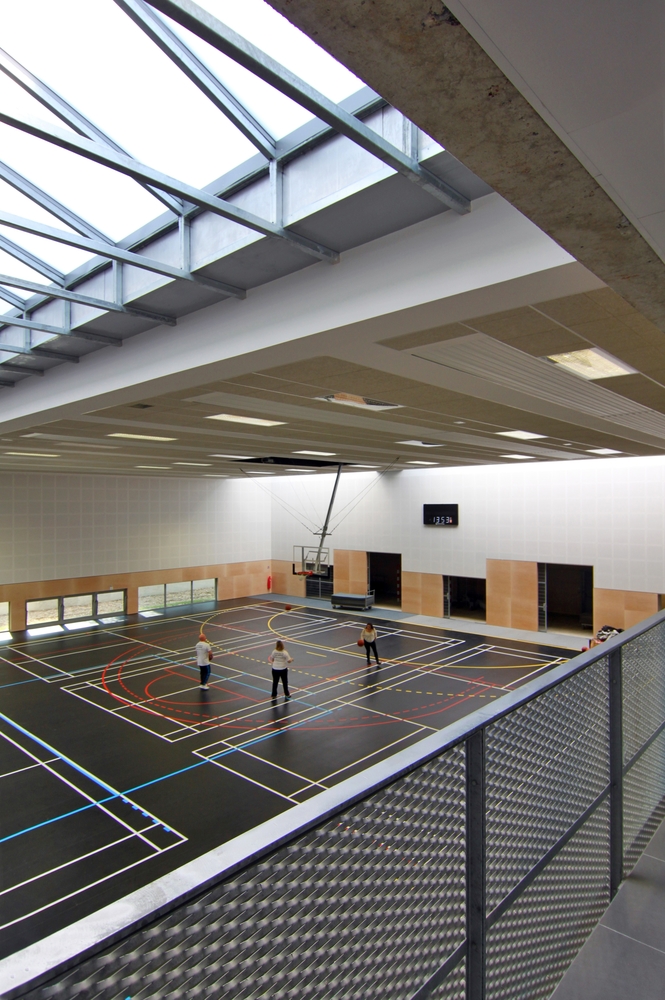

Circulation en balcon sur l'aire multisports
Alcove de convivialité <> Tribune bois formant parevue vis-à-vis de l'aire de jeux

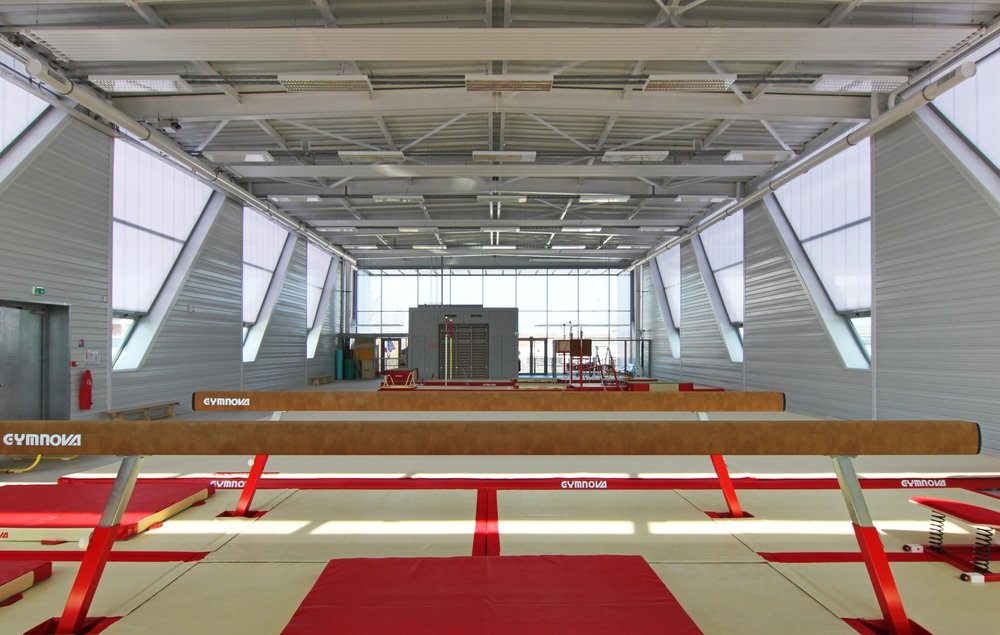

Salle spécialisée en gymnastique

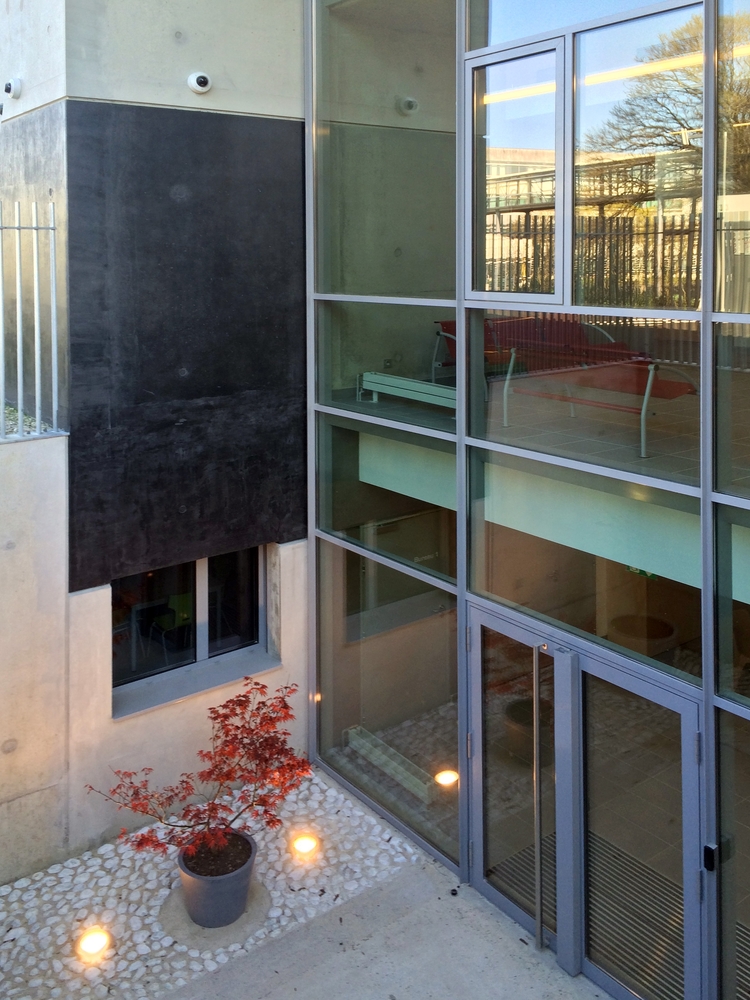

Patio d'accès direct aux niveau -1 <> Rapport au ciel

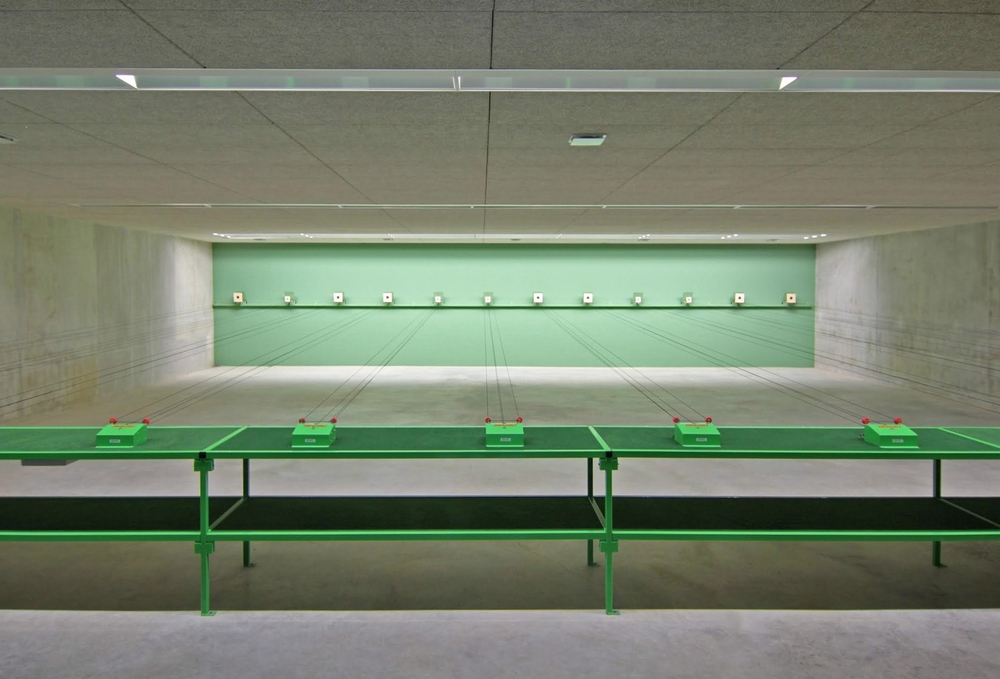

Salle de tir

UNE EXPRESSION URBAINE

Ce nouvel équipement a pour vocation de répondre aux besoins sportifs des scolaires du Lycée tout proche et aux besoins associatifs.

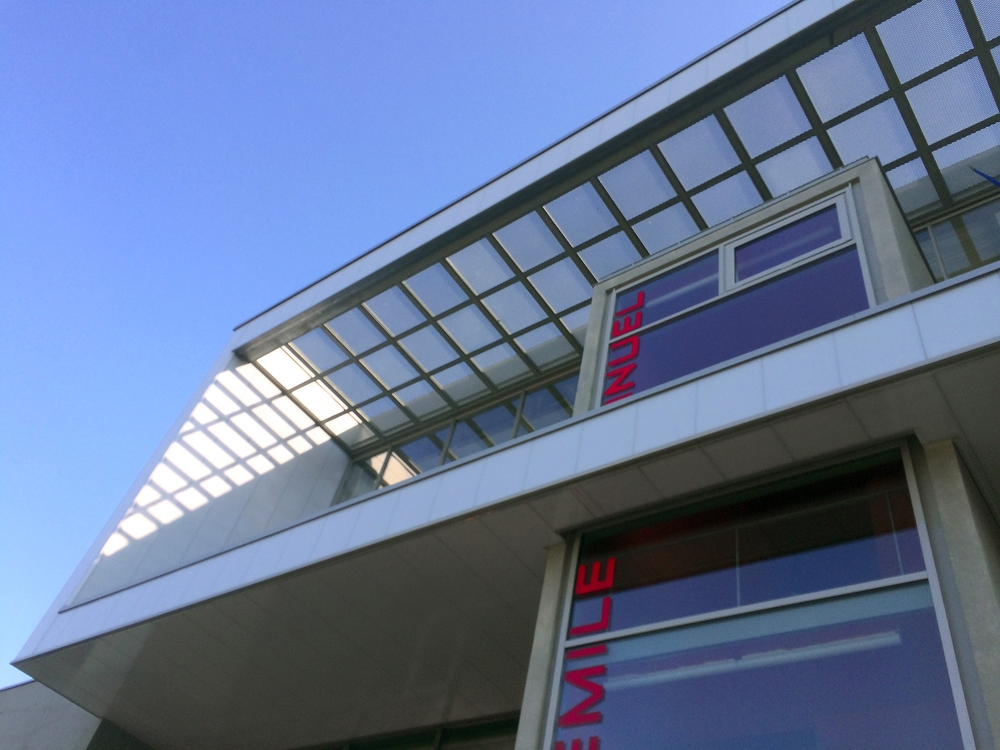

Dans un site enclavé et un environnement urbain hétérogène, le projet est d’abord identifiable de loin par le volume de la salle de gymnastique qui émerge au-dessus des arbres et du talus SNCF.

Perspective de concours >
Perspective de concours

Orientée perpendiculairement à la voie ferrée, elle regarde en direction du Lycée  et de la ville, au nord comme au sud.
A l’inverse de l’effet de soulèvement la salle de tir est enterrée à l’aplomb de la salle de gymnastique, dans une logique de descente de charge optimisée.


Coupe tranversale - mise en évidence du rapport à à la voie ferrée et à la ville >
Coupe transversale <> Mise en évidence du rapport à la voie ferrée et à la ville

Plan niveau salle de gymnastique
>

Plan du niveau haut <> structure légère et opalescence

Plan du niveau RDC
>

Plan principal du niveau RDC <> Socle béton

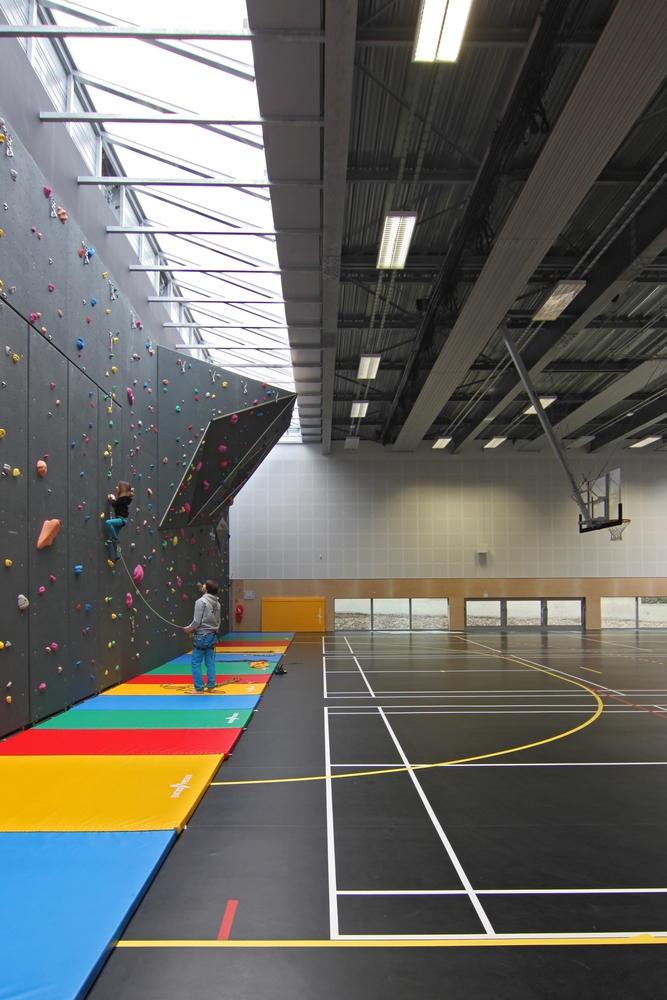

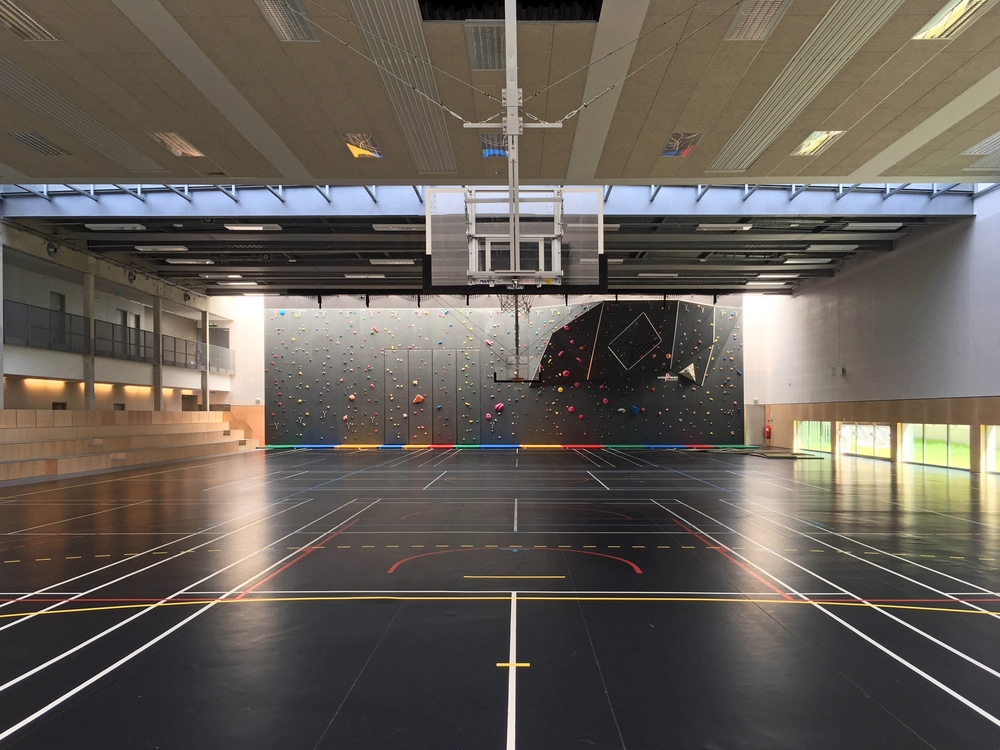

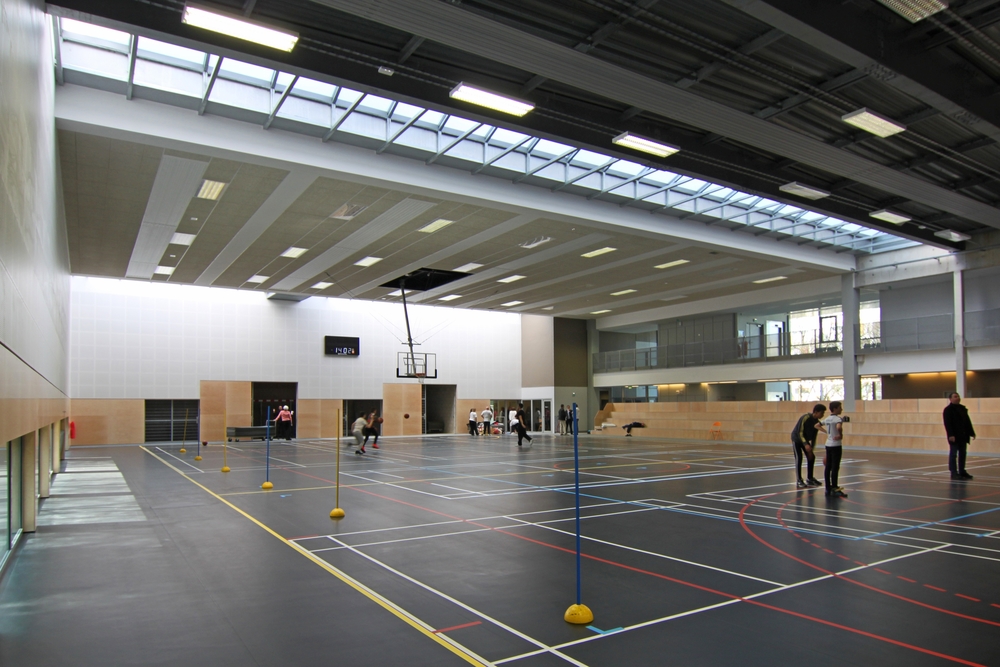

Entre ces deux entités est placé le volume majeur de la salle multisports. Son ambiance intérieure rappelle volontairement la « culture urbaine » dans laquelle les jeunes se reconnaitront. Néanmoins, les panneaux en bois utilisés en basse périphérie réintroduisent de la chaleur au même titre que l'assise menuisée des tribunes, la couleur des vestiaires et des tracés de jeux.

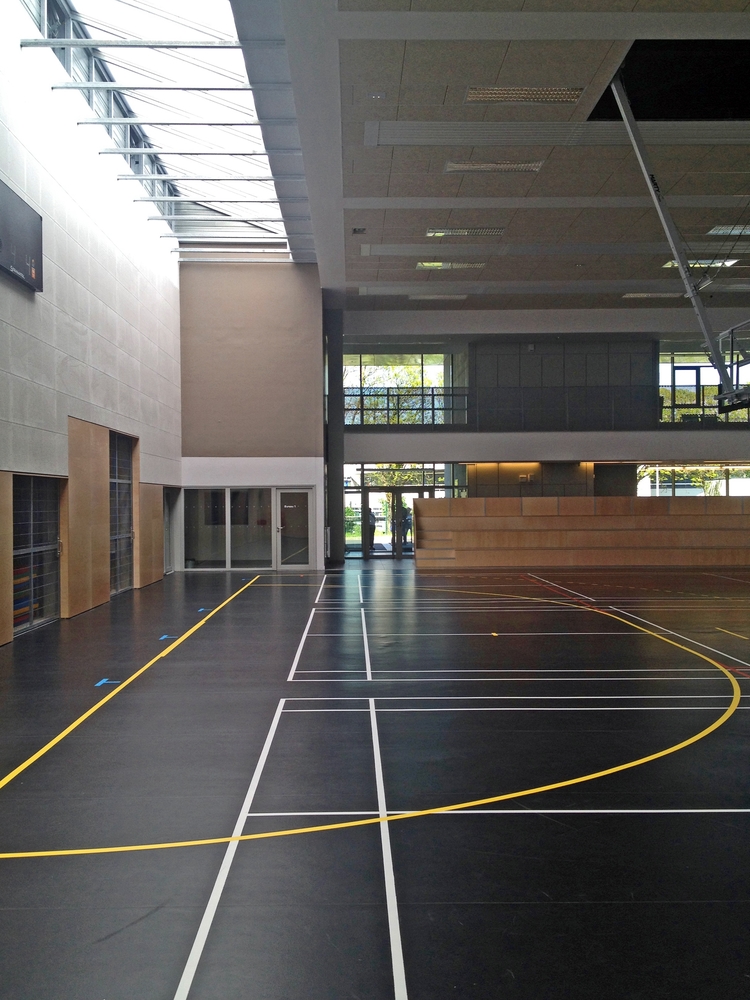

Trois éclairages zénithaux  ponctuent la longueur de la salle tandis qu’une ouverture de faible hauteur au sud, en pied de talus, permet d’ouvrir visuellement l’espace sur l’extérieur sans remettre en cause pour autant le confort de jeu.

Perspective de concours >
Perspective de concours

L’ensemble est fédéré par une enceinte en béton dont la surface est travaillée graphiquement avec une lasure anti-graffitis. L’aspect du soubassement ainsi obtenu met en valeur par contraste la lumière naturelle captée dans la salle multisports et restituée par  la transparence du hall et des espaces de convivialités propre à chaque activité sportive.

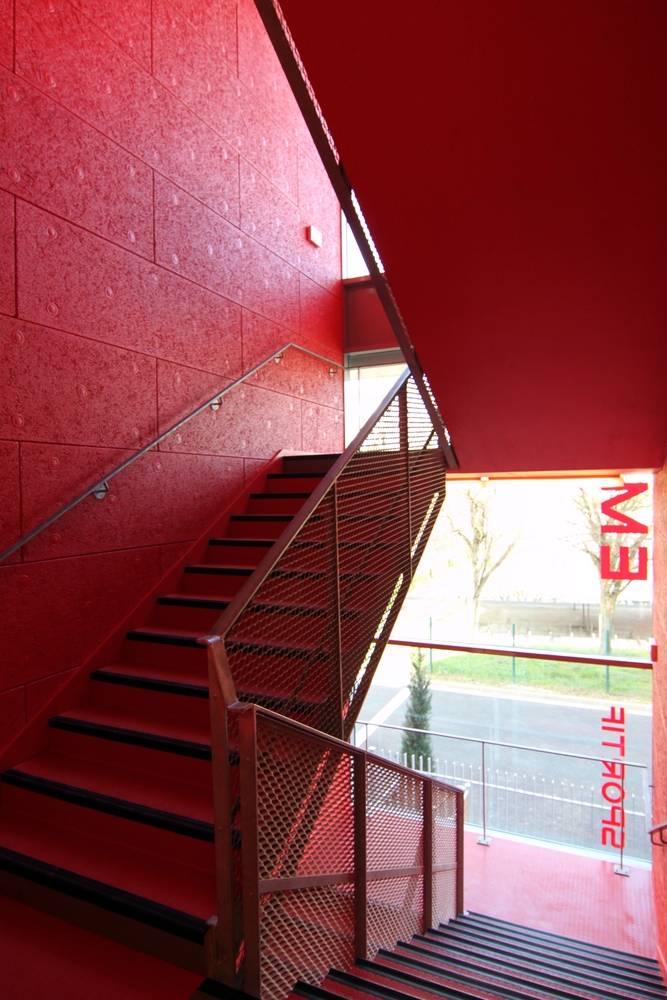

En dépit de son exposition au nord, la façade principale reçoit ainsi un peu de lumière chaude, ce que tend à exprimer la couleur vive de la circulation verticale.

La composition architecturale compacte qui en résulte répond à une triple volonté : décomposer l’échelle, simplifier la lecture du bâtiment et conférer à cet espace une identité d’équipement public contemporain.


Maquette contextuelle >
Maquette contextuelle


INFORMATIONS PROJET

Client ville d'Arpajon
Taille bâtiment 3.331 m² SHON
Taille aménagements extérieurs 9.423 m²
Coût définitif 4,5 M€ HT
Date 2011 (concours) / 2016-17
Performance  BBC / RT 2012
Localisation Arpajon (91), Paris, FR

EQUIPE
Architecte mandataire et référent HQE MA/Murail Architectures
Architecte associé D. Brambilla - Particitaion au concours Architecte[s]
BET Fluides et HQE L. Choulet - Structure EVP ingénierie - Economie Bureau M. Forgue - Acoustique Acoustibel - VRD sous-traitant Soderef

MISSION
Concours + BASE + EXE partielle (loi MOP) et Démarche environnementale  + Etude thermique dynamique + Etude Facteur Lumière du Jour

PROGRAMME
Salle multisports avec Structure Artificielle d'Escalade et tribunes de 200 places - Salle spécialisée de gymnastique - Salles de tir - Espaces de convivialité, vestiaires et locaux annexes - Logement de gardien - Aire de jeux extérieurs couverte

SPECIFICITES ENVIRONNEMENTALES
Apports de lumière naturelle controlée - Ventilation naturelle contrôlée -Ventilation mécanique double flux -Production ECS solaire -Enveloppe à forte inertie (salle multisports) - Gestion des eaux pluviales sur la parcelle
